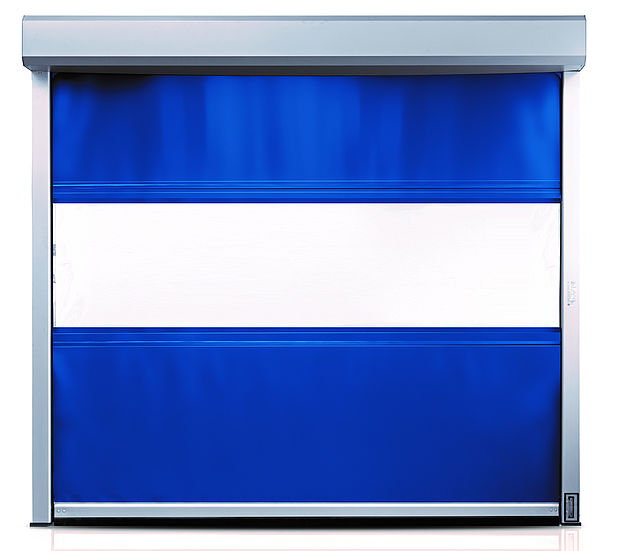

A 4012 Protect
Maschinenschutztor für kompromisslose Sicherheit im Takt der Produktion
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC9kXC9mXC9jc21fQTQwMTJfYzkzNTc3MjFhNS5qcGciLCJwYWdlIjoyODd9.UPskMjf-7EI4-WBgRkEWhguokGvjH5Q3x9ub4e8reNw/csm_A4012_c9357721a5.jpg)
Echte Sicherheit. Nicht bloß hippotetisch!
Für die industrielle Fertigung sind schnelle, reibungslose Prozesse ein entscheidender Erfolgsfaktor. Mindestens genauso wichtig: das Thema Arbeitsschutz, also eine gewisse Abgrenzung der Maschinen-, Anlagen- oder Arbeitsbereiche gegenüber den Mitarbeitern. Mit unserem Maschinenschutztor A 4012 Protect haben wir dafür eine ebenso wirtschaftliche wie funktional überzeugende Lösung entwickelt.
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC80XC9hXC9jc21fU0VVX1NpZ25ldF9TY2h1dHpfODIwNTJkYTdmNC5wbmciLCJwYWdlIjoyODd9.W_oJYcHpM3fZaFZvC2MhK8A4pj09eTinpAffR8ZMkwk/csm_SEU_Signet_Schutz_82052da7f4.png)
Sicherheitsendschalter für Endlage „unten“ (Schmersal, Euchner, Pilz, Pepperl+Fuchs)
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC80XC9hXC9jc21fU0VVX1NpZ25ldF9TY2h1dHpfODIwNTJkYTdmNC5wbmciLCJwYWdlIjoyODd9.W_oJYcHpM3fZaFZvC2MhK8A4pj09eTinpAffR8ZMkwk/csm_SEU_Signet_Schutz_82052da7f4.png)
Sicherheitsendschalter für Endlage „oben“ (Pepperl+Fuchs).
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC80XC9hXC9jc21fU0VVX1NpZ25ldF9TY2h1dHpfODIwNTJkYTdmNC5wbmciLCJwYWdlIjoyODd9.W_oJYcHpM3fZaFZvC2MhK8A4pj09eTinpAffR8ZMkwk/csm_SEU_Signet_Schutz_82052da7f4.png)
Absturzsicher durch zertifizierten Pendelschlagtest nach ISO EN 14120.
![Icon Wind und Wetter](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC9hXC80XC9jc21fU0VVX1NpZ25ldF9Jbm5lbl9BdXNzZW5fYWJlNTUyYjY0ZC5wbmciLCJwYWdlIjoyODd9.74RuoZcXdiF_PUOIgOJg11Sg2aZ-lA7WKa4OQ9HKkjY/csm_SEU_Signet_Innen_Aussen_abe552b64d.png)
Unterteil Aluminium für Windklasse 3 nach DIN EN 12424.
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC8zXC81XC9jc21fU0VVX1NpZ25ldF9BdWZfWnVfMWRmZGJmMzMyMy5wbmciLCJwYWdlIjoyODd9.-N8RVCSgjImyrXSLHOiOzkYIquc47XYONmboZsJm6t0/csm_SEU_Signet_Auf_Zu_1dfdbf3323.png)
Der Rohrmotor gewährleistet eine Lebensdauer von bis zu 2.500.000 Zyklen.
![Icon einfache Montage](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC8zXC8yXC9jc21fU0VVX1NpZ25ldF9Nb250YWdlXzY5NjU5NjU2NzMucG5nIiwicGFnZSI6Mjg3fQ.aN1_6EPgB4gXYP3g52XSl2TukZoGld-NQOokgrjeyxE/csm_SEU_Signet_Montage_6965965673.png)
Freitagende Einbaurahmen für die optimale, bauseitige Einbindung erhältlich.
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC81XC82XC9jc21fU0VVX1NpZ25ldF9TY2hyYXViZV8wMzM5YmJhNGIyLnBuZyIsInBhZ2UiOjI4N30.JWc0IXyL2XycXQwqjk5WC5XOQhEDC-Jm8L5b_lAvKeM/csm_SEU_Signet_Schraube_0339bba4b2.png)
Elegante Verschraubungen mit Doppelantrieb.
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC82XC85XC9jc21fU0VVX1NpZ25ldF9BbnNpY2h0XzI1ZWU3NjQ1N2QucG5nIiwicGFnZSI6Mjg3fQ.FpsFjNj4vh2WdLHhBkMIkCE88IFhmIL6B6SrIjo_0eM/csm_SEU_Signet_Ansicht_25ee76457d.png)
Ansichtsgleiche Seitenverlängerungen optional erhältlich.
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC9iXC83XC9jc21fS19DU0owNTUzX1hfOWU2MmY5MTE4Yi5qcGciLCJwYWdlIjoyODd9.WQFDC1K_FYxzSKFIq6RP-FKNNgRBs2sDelTEmvioz-o/csm_K_CSJ0553_X_9e62f9118b.jpg)

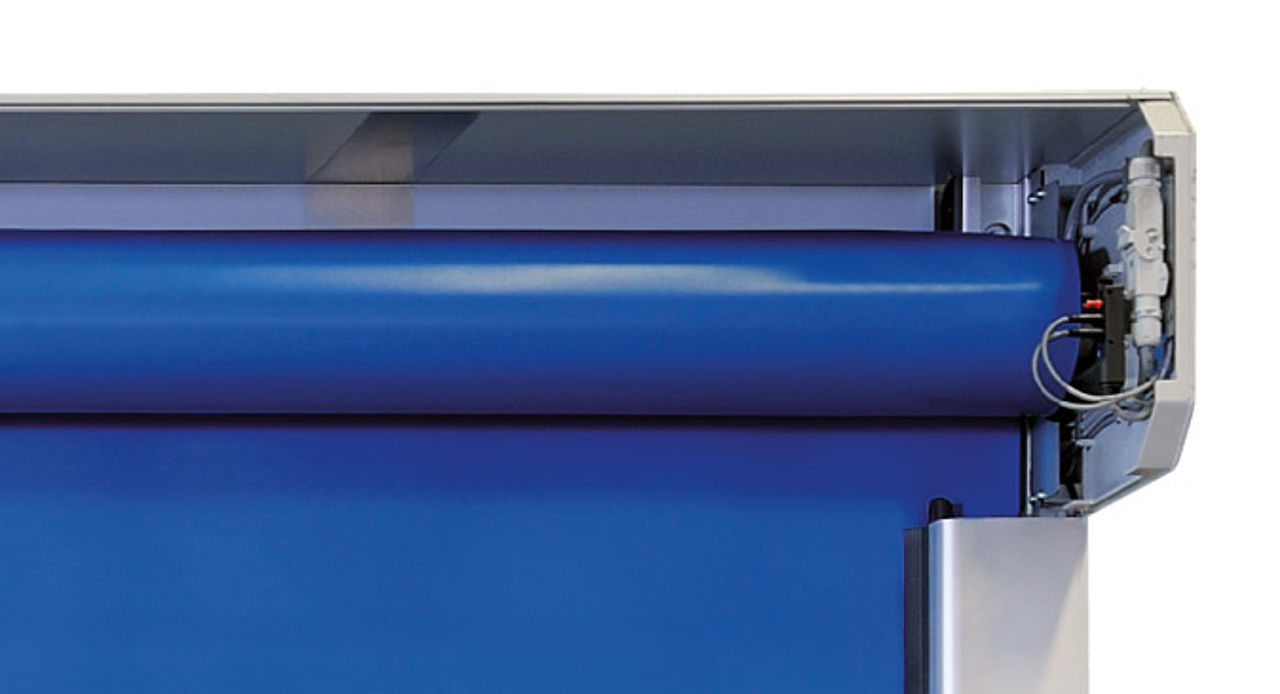

Leistungsstarker Rohrmotor.
Der in die Antriebswelle integrierte, leistungsstarke Rohrmotor (230 V) mit Stirnradgetriebe ist beispielsweise für 2,5 Millionen Lastwechsel konzipiert. Das entspricht einer Lebensdauer Betätigungszyklus des Tores im Zweischicht-Betrieb alle 90 Sekunden – über zehn Jahre!
![](/securedl/sdl-eyJ0eXAiOiJKV1QiLCJhbGciOiJIUzI1NiJ9.eyJpYXQiOjE3MjEwODk1NjcsImV4cCI6MTcyMTE3OTU2NiwidXNlciI6MCwiZ3JvdXBzIjpbMCwtMV0sImZpbGUiOiJmaWxlYWRtaW5cL19wcm9jZXNzZWRfXC9mXC8wXC9jc21fRW5kc2NoYWx0ZXJfY2QxMGVkNDBhOC5qcGciLCJwYWdlIjoyODd9.WpmYL1CpgnJbH7TSFsYTVsW74EA9OAtdKlaMN61yWnU/csm_Endschalter_cd10ed40a8.jpg)

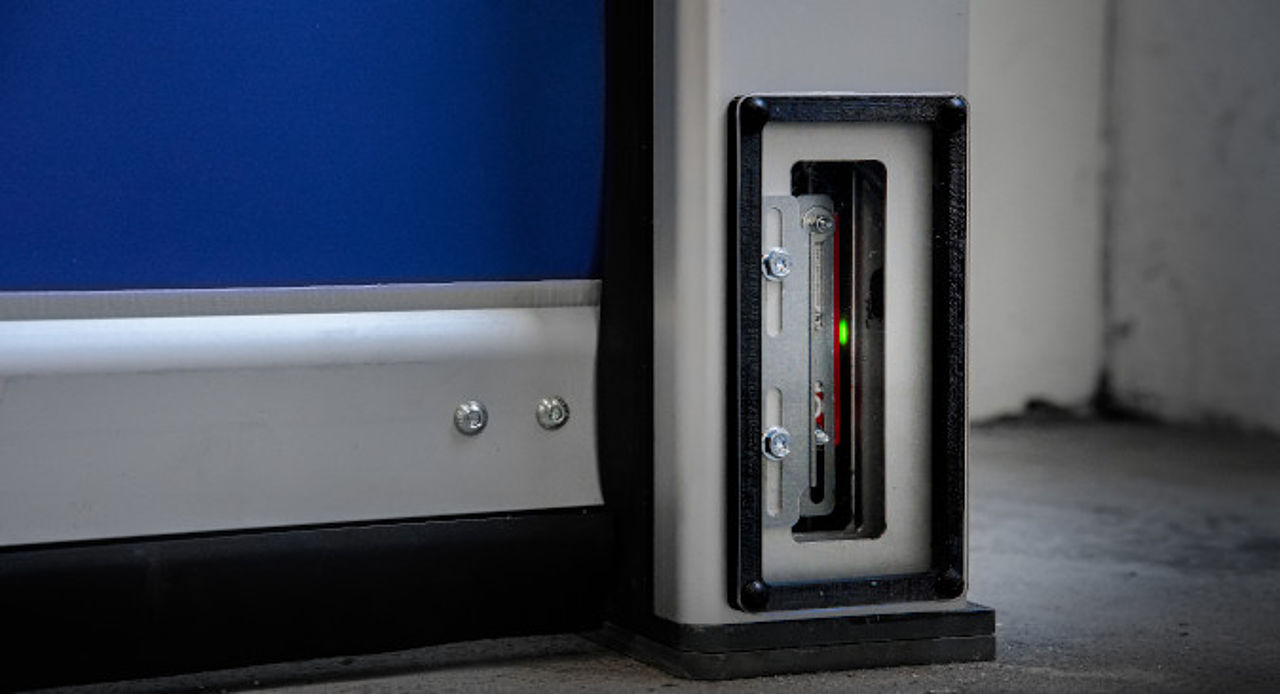

Sicherheit – in jeder Phase (Maschinenschutzschalter)
Die hohe Schutzwirkung des Maschinen¬schutztores A 4012 Protect betrifft nicht nur konstruktive, sondern genauso funktionale Leistungsmerkmale. Über den in das Seitenteil integrierten Sensor des Sicherheitsendschalters mit Performance Level d werden Maschinenanläufe erst mit dem Signal „Endlage unten“ freigegeben. Optional ist ein solcher Schalter auch für das Signal „Endlage offen“ lieferbar.
Innentor A 4012 Protect
Größenbereich je nach Beschlagsart Breite (LDB) max. Höhe (LDB) max. | 4000 mm 5000 mm |
Geschwindigkeit mit serienmäßiger FU-Steuerung BK 150 FUE-1 | Öffnen max. 2,2 m/s Schließen max. 0,8 m/s |
Widerstand gegen Windlast (EN 12424) | Klasse 3 max. 120 km/h* |
Behang Gewebestärke Sichtfeldstärke | Federstahl in Behangtaschen mit seitlichen Doppellaufrollen 1,5 mm 2,0 mm |
Konstruktion | selbsttragend |
Notöffnung Standard Optional | manuelle Notöffnung automatische Toröffnung über USV bei Stromausfall
|
* mit Aluminium Abschlussprofil
